Nos 3 principaux services
Usinage de blocs forés et autres pièces mécaniques
Ebavurage thermique
Prestation de service en robotique

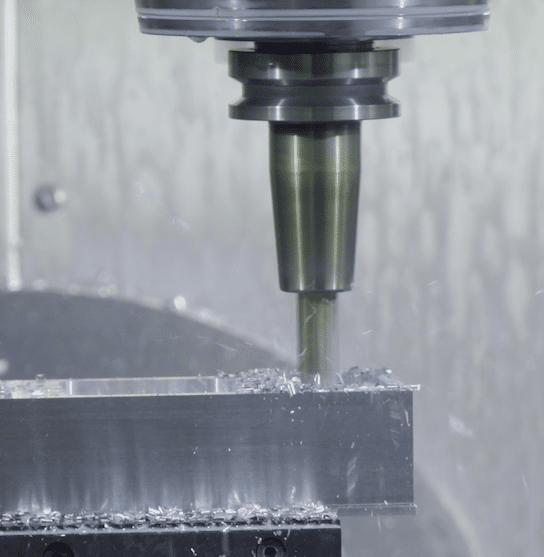

Usinage de blocs forés et autres pièces mécaniques
Blocs forés
EVAFLO fabrique vos blocs forés d’après votre plan PDF et le fichier 3D de la pièce.
Nous avons développé un savoir-faire particulier dans l’usinage de pièces pour des composants à énergie fluide (hydraulique/pneumatique). Les méthodes de travail, les outillages ainsi que l’outil de production sont dédiés à ce type d’applications.
A partir des plans fournis, nous réalisons le programme de commande numérique en fonction des implantations et des cavités indiquées. Nous avons développé des outils informatiques très puissants qui nous permettent à partir de fichiers 3D de reconnaître la topologie d’un bloc sans même l’avoir conçu. La génération du code est extrêmement rapide, un passage en simulation d’usinage valide les éventuelles erreurs de post-processing avant le passage sur machine.
L’usinage de blocs forés présente la particularité d’utiliser une forte quantité d’outils pour la réalisation d’une pièce.
“Une analyse sur la quantité d’outils nécessaires à l’usinage des blocs hydrauliques nous a montré que 80% des blocs que nous réalisons utilisent 33 outils.”
Pour l’usinage des blocs, nous disposons 6 centres d’usinage horizontaux, intégrant des magasins de 40 à 250 outils.
Nous sommes en mesure de réaliser des prototypes et des petites séries. Pour les plus gros volumes, nous sommes passés à la robotisation depuis 2013. Nous intégrons nous-mêmes nos robots depuis la sécurisation de la cellule jusqu’à la programmation du robot et sa communication avec la machine.
A ce jour, nous disposons d’une base de données de 1500 outils, utilisés par le simulateur d’usinage. Physiquement, nous disposons de 1500 outils dans l’atelier pour l’usinage des blocs.
Les pièces réalisées sont, par la suite, assemblées et testées hydrauliquement par le client et deviendront alors des composants de systèmes que nous retrouvons dans les tracteurs ou engins de TP pour la partie mobile, mais aussi dans l’industrie pour l’hydraulique stationnaire.
250 outils
de forme et sous-programmes associés
100 000 blocs
usinés par an
80%
des blocs font jusqu’à 8kg
Matières travaillées
Aluminium, Fonte (80%), Acier, Inox
Mécanique générale
En parallèle de notre activité historique, nous proposons également de l’usinage de pièces de mécanique générale en tournage et en fraisage.
Selon la complexité de la pièce, le programme peut être réalisé soit au pied de la machine, soit à l’aide d’un outil de CFAO qui utilise le fichier 3D de la pièce. Grâce à notre personnel très qualifié, nous avons la capacité de répondre à des demandes de pièces unitaires en quelques jours.
Nous sommes en mesure de réaliser des pièces sur plan mais aussi des ensembles complets comprenant des pièces de fonderie, de la peinture, de la soudure et du montage.
Pour les pièces d’aspect, nous proposons aussi des opérations de polissage.
Secteurs d’activités
- Machines spéciales
- Cosmétique
- Dentaire
Centre d’usinage
Séries de 1 à 200 pièces
Tournage
jusqu’à 40 000 pièces / an
Matières travaillées
Aluminium, Acier, Inox, Bronze, Laiton, Plastique
Ébavurage thermique
L’ébavurage thermique nous permet d’ébavurer vos pièces mécaniques à grande échelle.
Nous utilisons la machine pour ébavurer les pièces que nous fabriquons, mais nous proposons également des services de sous-traitance pour d’autres entreprises du secteur.
Le processus d’ébavurage thermique que nous utilisons pour éliminer les bavures métalliques, c’est-à-dire les bavures détachables aux intersections des perçages. Contrairement à d’autres méthodes d’ébavurage qui pourraient altérer les propriétés des matériaux, l’ébavurage thermique est souvent réalisé à des températures contrôlées qui préservent les propriétés mécaniques des pièces, garantissant ainsi leur intégrité structurelle.
Nos ébavurages sont réalisés avec la machine P350 de Extrude HoneTM
Partenariat exclusif France
Précision accrue
Amélioration de la qualité
En supprimant les bavures, l’ébavurage thermique contribue à améliorer la qualité des pièces en éliminant les imperfections qui pourraient affecter leur fonctionnalité ou leur apparence.
Prestation robotique
Notre expérience de plus de 10 ans dans la mise en place de robots FANUC pour nos productions internes, nous conduit à proposer un service de mise en route de solutions robotisées.
